詳細分析超大LED顯示屏的拼接方案

隨著LED屏的點間距越來越小，單位面積下的LED像素點陣密度越來越高。因此對于室外大型演出舞臺、室內劇場、晚會舞臺、指揮系統等的需求來說，一塊LED顯示屏的像素點數往往會超過一塊LED發送卡的帶載能力。在這種情況下，為了能驅動更大的LED顯示屏，業界普遍的做法有以下兩種：


一、使用發送卡級聯以完成項目。對于這種方式，發送卡級聯的帶載面積也只能限制在單臺LED視頻處理器最大輸出范圍內。


二、使用拼接器完成項目。對于這種方式，多數人會感覺到成本過高，操作復雜。因為目前的拼接器主要是針對LCD屏拼接市場設計的，若應用在LED顯示屏的拼接項目當中，不論價格還是功能都不配套。


那么，有沒有一種低成本，效果好，又沒有帶載面積限制的方案呢？答案是肯定的。下面筆者就將介紹這樣一種方案，即通過LED視頻處理器進行超大LED顯示屏的拼接。重慶led顯示屏   www.28045.cn


LED視頻處理器，作為LED顯示系統的一部分，已經被大家所熟知，他的主要功能就是將不同種類的信號源，通過變換，轉換成LED顯示屏能接受的視頻格式，在很多應用場合都有使用到。如果視頻處理器內置了多畫面拼接的功能，這樣它既可以單獨使用，驅動單塊LED顯示屏，又可以組合使用，將它所帶載的LED顯示屏，當作整個大的LED顯示屏的一部分，顯示其中一部分畫面，這樣不就實現了低成本的目的嗎。整個方案的框圖如下所示：




目前市面上的LED視頻處理器也有帶拼接功能，但功能簡單，操作卻很復雜。這主要是因為有兩個問題不能很好的解決：


一、不能很方便的計算出各各LED顯示屏的拼接縫。重慶led顯示屏   www.28045.cn


二、成功計算出了拼接縫后，靜止圖像顯示正常，但當遇到運動畫面時，拼接縫位置會出現圖像割裂的現象，嚴重影響畫面的整體感。


正是因為這兩個原因，使LED視頻處理器在做拼接時，效果不是太好。





深圳市邁普視通科技有限公司憑借多年來在視頻領域的技術積累，研發出了視頻同步隨動技術，正是這種革命性的突破，讓客戶很容易的使用LED視頻處理器實現超大LED顯示屏的拼接，提供給客戶一款真正的低成本，高性能的LED拼接方案。


邁普視通LED-5系列LED視頻處理器提供了兩種拼接方式，分別是“等分拼接”和“不等分拼接”。“等分拼接”功能適用于每臺視頻處理器帶載的LED顯示屏的水平點數和垂直點數都完全一致的應用環境；“不等分拼接”功能適用于每臺視頻處理器帶載的LED顯示屏的水平點數和垂直點數都不一致的應用環境。


這兩種功能參數都很簡單，操作方便，能智能的根據用戶的需求把圖像信號進行切割組合，并確保做到屏與屏之間無縫連接，視頻信號的每一幀圖像都完全同步。重慶led顯示屏   www.28045.cn





等分拼接功能介紹：


在“等分拼接”狀態下，只需要調整3個參數，就可以完成LED屏的拼接功能：

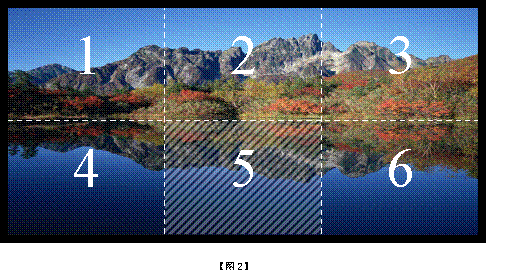

一、拼接位置：選擇當前視頻處理器在整個拼接圖像中的顯示位置，如圖2所示，最小值為1，最大值為64。


二、水平拼接： 選擇等分拼接時，水平方向視頻處理器的總個數，最小值為１，最大值為8。


三、垂直拼接： 選擇等分拼接時，垂直方向視頻處理器的總個數，最小值為１，最大值為8。


例：在以下3X2拼接項目中，需要有6個LED視頻控制器作為拼接單元，其參數設置如下：

處理器 參數	圖示1	圖示2	圖示3	圖示4	圖示5	圖示6
拼接位置	1	2	3	4	5	6
水平拼接	3	3	3	3	3	3
垂直拼接	2	2	2	2	2	2

不等分拼接功能介紹：

例：上圖所示的不等分拼接項目（2880×960），我們可以用三臺LED視頻處理器實現
